جهاز مانع انقطاع التيار الكهربائي (UPS)
25 إلى 250 كيلو فولت أمبير
يُعتبر نظام إمداد الطاقة CMS 25kVA UPS التي تصنعه وتنتجة شركة Sicon نظاماً معيارياً بقدرة كهربية تُقدر بـ 25 كيلو فولت أمبير ويمكن ترقيته إلى 150 كيلو فولت أمبير حسب الحاجة.

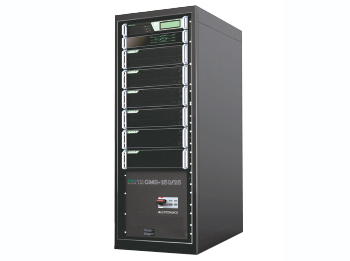

جهاز يو بي إس CMS-150/25 ( 25 إلى 150 كيلو فولت أمبير)
- القدرة القصوى: 150 كيلو فولت أمبير
- موديل وحدة الطاقة: CM25
- قدرة الوحدة المعيارية: 25 كيلو فولت أمبير
- الجهد الكهربي المستمر (فولتية مستمرة): ±384V
- الأبعاد: 600×800×1600 ملم (العرض×العمق×الإرتفاع)، وصندوق 19 إنش معياري
- الوزن: 170 كج

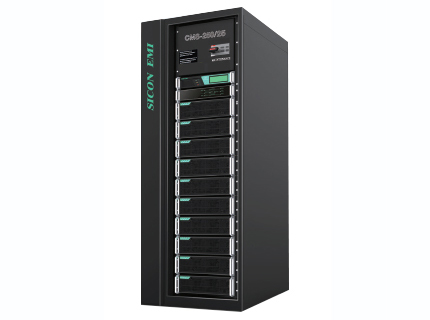

جهاز يو بي إس CMS-250/25 ( 25 إلى 250 كيلو فولت أمبير)
- القدرة القصوى: 250 كيلو فولت أمبير
- موديل وحدة الطاقة: CM25
- قدرة الوحدة المعيارية: 25 كيلو فولت أمبير
- الجهد الكهربي المستمر (فولتية مستمرة): ±384V
- الأبعاد: 800×800×2000 ملم (العرض×العمق×الإرتفاع)، وصندوق 19 إنش معياري
- الوزن: 200 كجم
تفاصيل فنية لبعض خواص وحدات إمداد الطاقة UPS
وحدة إمداد الطاقة
| الموديل | CM25 |
| القدرة | 25 كيلو فولت أمبير |
| جهد الإدخال المقدر | ±384VDC |
| توصيل الطاقة | 3/3, 3/1, 1/3, 1/1 phase |
| أبعاد الوحدة ( العرض×العمق×الإرتفاع) ملم | 482×465×133 |
| الوزن (كجم) | حوالي 20 كجم |
| الشحن | كل وحدة توفر 6 كيلو واط قوة شحن |
| معامل قوة الإدخال | ≥ 0.99 |
| القدرة على التحميل الزائد | تتجاوز متطلبات النظام لزيادة التحميل |
| أقصى قوة لتبديد الحرارة | 1187 واط |
| نسبة التشوه التوافقي للتيار (THDI) (%) | ≤ 3% |
| وضع الإدخال | 3-phase +N +E, 1-phase +N +E |
| مقدار فولتية الإدخال ( الجهد الكهربي المُدخل) | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| تردد الإدخال (التردد الكهربي المُدخل) | 50Hz±10%, 60Hz±10% |
| زمن بداية التشغيل (ثانية) | 60 ثانية |
| THDI (%) | ＜3% |
| معامل قدرة الإدخال PF | ≥0.99 |
| مقدار فولتية الإدخال ( الجهد الكهربي المُدخل) | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| تردد الإدخال (التردد الكهربي المُدخل) | 50 Hz, 60 Hz |
| نطاق تزامن التردد | 50 Hz±4%, 60 Hz±4% |
| جهد الإدخال المقدر | ±384VDC |
| تفاوت جهد الإدخال | ±345V~±440V DC |
| شحن محدود | نعم |
| القدرة على الشحن | 10 ساعات ( ساعتان تخزين احتياطي) |
| نسبة استقرار الجهد الكهربي للشحن | ±1% |
| معامل القدرة | 1 |
| مقدار فولتية الإخراج ( الجهد الكهربي المُخرج) | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| تردد الإخراج (التردد الكهربي المُخرج) | ±4%;±0.2% (مزود بطارية) |
| نسبة استقرار جهد الإخراج | ±1% |
| زمن استعادة جُهد الإخراج (دقيقة) | ＜20 ( تغيير الحمل من صفر إلى 100 %) |
| القدرة على التحميل الزائد | تشتغل 10 دقائق بحمل 125 % |
| النقل من المصدر الرئيسي للكهرباء إلى مزود البطارية | 0ms |
| النقل من التحويلة إلى مزود العاكس | < 1ms |
| معامل الذروة | 3:01 |
| تشوه شكل الموجة | ≤1% (حمل خطي)، ≤3% (حمل لا خطي) |
| الكفاءة الإجمالية | ≥95% (AC~AC), ≥98% (DC~AC) |
| دقة مشاركة الحمل | ≤5% |
| درجة حرارة الجو | -25℃～60℃ |
| درجة حرارة التشغيل | -5℃～40℃ |
| إرتفاع التشغيل الأقصى | ≤1500m |
| الرطوبة النسبية | ≤95% non-cadency |
| درجة الحماية | IP30 |
| التبريد | تبريد بالهواء |
| معايير الأمان والسلامة المطبقة | EN62040-1-1:2003 IEC60950-1:2001 |
| التوافق / التلاؤم الإلكترومغناطيسي | EN62040-2:2006 |
| مستوى الضجيج | ≤55DB |
| صندوق | 19 إنش معياري |
| نظام الإدارة والمراقبة | UPSupervisor |
| الواجهة | RS232، RS485، مزود بـ 8 منافذ اتصال و محول TCP/IP و SNMP (اختياري) |
| العرض | شاشة لمس ذكية LCD/LED |
جهاز UPS نموذجي لغرفة الخادم
الحلول
يسبب انقطاع التيار الكهربي أو التذبذبات مخاطر وأضرار جمة على الأجهزة والأنظمة حتى وان كان زمن الانقطاع بالثواني. فعلى سبيل المثال، يؤدي انقطاع التيار الكهربي على الحواسيب الآلية في مراكز البيانات وغرف الخوادم (السيرفرات) التي من خلالها يتم توفير خدمات المراسلات البريدية (عبر الإيميل) إلى خسائر اقتصادية فادحة، ووفقاً للأبحاث العلمية، فإن أجهزة مانع انقطاع التيار الكهربي (أجهزة يو بي إس) هي الخيار الأمثل لتجنب خسارة ملايين الدولارات وتضرر كفاءة الإنتاج بسبب فقدان البيانات التي يسببها انقطاع التيار من المصدر.
