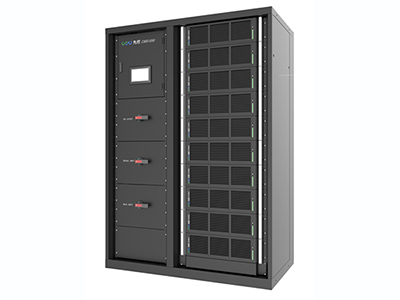

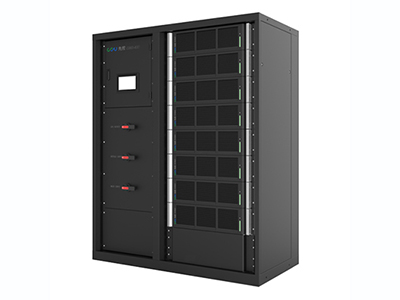

جهاز مانع انقطاع التيار الكهربائي (UPS)
50 إلى 500 كيلو فولت أمبير
يمكن تطبيق جهاز مانع انقطاع التيار الكهربائي موديل CMS 50kVA من إنتاج شركة Sicon في أنظمة إمداد الطاقة المستمرة بقدرة 400 كيلو فولت أمبير و500 كيلو فولت أمبير حيث أن القدرة المعيارية لكل وحدة تُقدر بـ 50 كيلو فولت أمبير، كما يمكن تخصيص الجهاز إلى أن يصل إلى أقصى قدرة 500 كيلو فولت أمبير.
جهاز يو بي إس CMS 400KVA (400 كيلو فولت أمبير)
- القدرة القصوى: 400 كيلو فولت أمبير
- موديل وحدة الطاقة: CM50
- قدرة الوحدة المعيارية: 50 كيلو فولت أمبير
- الجهد الكهربي المستمر (فولتية مستمرة): ±240V
- الأبعاد: 1400×800×1800 ملم (العرض×العمق×الإرتفاع)، وصندوق 19 إنش معياري
- الوزن: 600 كجم
جهاز يو بي إس CMS 500KVA (500 كيلو فولت أمبير)
- القدرة القصوى: 500 كيلو فولت أمبير
- موديل وحدة الطاقة: CM50
- قدرة الوحدة المعيارية: 50 كيلو فولت أمبير
- الجهد الكهربي المستمر (فولتية مستمرة): ±240V
- الأبعاد: 1400×800×2000 ملم (العرض×العمق×الإرتفاع)، وصندوق 19 إنش معياري
- الوزن: 700 كجم
| الموديل | CM50 |
| القدرة | 50 كيلو فولت أمبير |
| توصيل الطاقة | 3/3 phase |
| أبعاد الوحدة ( العرض×العمق×الإرتفاع) ملم | 682×700×176 |
| الوزن (كجم) | 40 كجم تقريباً |
| الشحن | كل وحدة توفر 12.5 كيلو واط قوة شحن |
| معامل قوة الإدخال | ≥ 0.99 |
| أقصى قوة لتبديد الحرارة | 2734 واط |
| نسبة التشوه التوافقي للتيار (THDI) (%) | ≤ 3% |
| وضع الإدخال | 3-phase +N +E, 1-phase +N +E |
| مقدار فولتية الإدخال ( الجهد الكهربي المُدخل) | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| تردد الإدخال (التردد الكهربي المُدخل) | 50Hz±10%, 60Hz±10% |
| زمن بداية التشغيل (ثانية) | 60 ثانية |
| THDI (%) | ＜3% |
| معامل قدرة الإدخال PF | ≥0.99 |
| مقدار فولتية الإدخال ( الجهد الكهربي المُدخل) | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| تردد الإدخال (التردد الكهربي المُدخل) | 50 Hz, 60 Hz |
| نطاق تزامن التردد | 50 Hz±4%, 60 Hz±4% |
| جهد الإدخال المقدر | ±384VDC |
| تفاوت جهد الإدخال | ±345V~±440V DC |
| شحن محدود | نعم |
| القدرة على الشحن | 10 ساعات ( ساعتان تخزين احتياطي) |
| نسبة استقرار الجهد الكهربي للشحن | ±1% |
| معامل القدرة | 1 |
| مقدار فولتية الإخراج ( الجهد الكهربي المُخرج) | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| تردد الإخراج (التردد الكهربي المُخرج) | ±4%;±0.2% (مزود بطارية) |
| نسبة استقرار جهد الإخراج | ±1% |
| زمن استعادة جُهد الإخراج (دقيقة) | ＜20 ( تغيير الحمل من صفر إلى 100 %) |
| القدرة على التحميل الزائد | تشتغل 10 دقائق بحمل 125 % |
| النقل من المصدر الرئيسي للكهرباء إلى مزود البطارية | 0ms |
| النقل من التحويلة إلى مزود العاكس | < 1ms |
| معامل الذروة | 3:01 |
| تشوه شكل الموجة | ≤1% (حمل خطي)، ≤3% (حمل لا خطي) |
| الكفاءة الإجمالية | ≥95% (AC~AC), ≥98% (DC~AC) |
| دقة مشاركة الحمل | ≤5% |
| درجة حرارة الجو | -25℃～60℃ |
| درجة حرارة التشغيل | -5℃～40℃ |
| إرتفاع التشغيل الأقصى | ≤1500m |
| الرطوبة النسبية | ≤95% non-cadency |
| درجة الحماية | IP30 |
| التبريد | تبريد بالهواء |
| معايير الأمان والسلامة المطبقة | EN62040-1-1:2003 IEC60950-1:2001 |
| التوافق / التلاؤم الإلكترومغناطيسي | EN62040-2:2006 |
| مستوى الضجيج | ≤55DB |
| صندوق | 19 إنش معيارية |
| نظام الإدارة والمراقبة | UPSupervisor |
| الواجهة | RS232، RS485، مزود بـ 8 منافذ اتصال و محول TCP/IP و SNMP (اختياري) |
| العرض | شاشة لمس ذكية LCD/LED |
يسبب انقطاع التيار الكهربي أو التذبذبات مخاطر وأضرار جمة على الأجهزة والأنظمة حتى وان كان زمن الانقطاع بالثواني. فعلى سبيل المثال، يؤدي انقطاع التيار الكهربي على الحواسيب الآلية في مراكز البيانات وغرف الخوادم (السيرفرات) التي من خلالها يتم توفير خدمات المراسلات البريدية (عبر الإيميل) إلى خسائر اقتصادية فادحة، ووفقاً للأبحاث العلمية، فإن أجهزة مانع انقطاع التيار الكهربي (أجهزة يو بي إس) هي الخيار الأمثل لتجنب خسارة ملايين الدولارات وتضرر كفاءة الإنتاج بسبب فقدان البيانات التي يسببها انقطاع التيار من المصدر.
