جهاز يو بي إس اونلاين 3 فاز، 80 إلى 800 كيلو فولت أمبير
3 Phase Online UPS System
تتميز هذا النوعية من أجهزة UPS لإمداد الطاقة بأنها أنظمة اونلاين حيث تشتغل بشكل مستمر وتوفر حماية مستمرة للأجهزة والخوادم وغيرها من المعدات، كما تتميز أنظمة يو بي إس انولاين بأن كفائتها أعلى بكثير من أنظمة اوف لاين، وعامل قدرة الإدخال لهذه النوعية من سلسلة DSM UPS هو 0.99.
بالإضافة إلى ذلك، لديها سعة حمل ممتازة وهي قادرة على التعامل مع تغيرات الحمل المختلفة. ومن أجل حمل أعلى، يمكن للمستخدم خلق توصيل متوازي بأقصى عدد 6 أنظمة DSM UPS أونلاين.

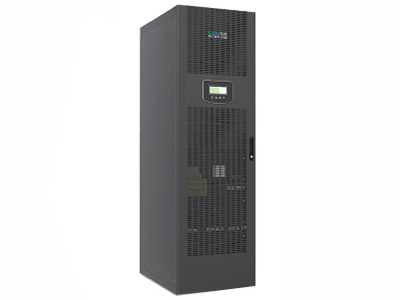

جهاز UPS DSM-80/DSM-100/DSM-120
- القدرة: 80 كيلو فولت أمبير / 100 كيلو فولت أمبير / 120 كيلو فولت أمبير
- الأبعاد: 600×950×1600 ملم (العرض×العمق×الارتفاع)
- الوزن: 190 كجم / 220 كجم/ 230 كجم تقريباً
- تجميع انتقائي لمحول عزل المخرج ومثبت داخلياً.

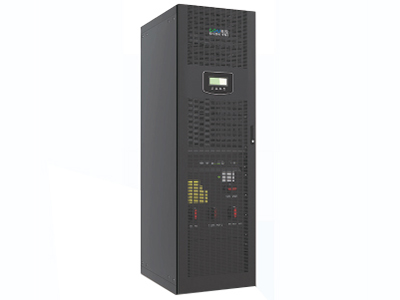

جهاز UPS DSM-160/DSM-200
- القدرة: 160 كيلو فولت أمبير / 200 كيلو فولت أمبير
- الأبعاد: 600×950×2000 ملم (العرض×العمق×الارتفاع)
- الوزن: 280 كجم / 310 كجم تقريباً
- تجميع انتقائي لمحول عزل المخرج ومثبت خارجياً.

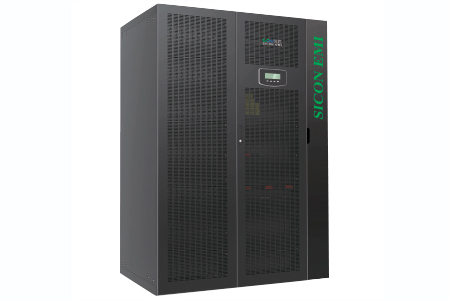

جهاز UPS DSM-240/DSM-300/DSM-400/DSM-500
- القدرة: 240 كيلو فولت أمبير / 300 كيلو فولت أمبير/ 400 كيلو فولت أمبير/ 500 كيلو فولت أمبير
- الأبعاد: 1400×1000×2000 ملم (العرض×العمق×الارتفاع)
- الوزن: 420 كجم / 500 كجم/ 560 كجم/ 600 كجم تقريباً
- تجميع انتقائي لمحول عزل المخرج ومثبت خارجياً.

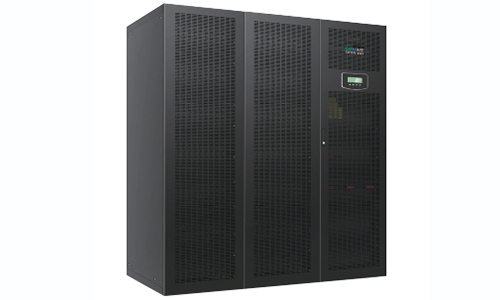

جهاز UPS DSM-800
- القدرة: 800 كيلو فولت أمبير
- الأبعاد: 1800×950×2000 ملم (العرض×العمق×الارتفاع)
- الوزن: 850 كجم تقريباً
- تجميع انتقائي لمحول عزل المخرج ومثبت خارجياً.
| الجهد الاسمي | 380Vac |
| نفاوت الجهد الكهربي | －25% - + 25% |
| تفاوت التردد | 45 ～ 65Hz |
| وضع الإدخال | 3 فاز + N |
| معامل القدرة | ＞ 0.99 |
| THDI | ≤ 3% |
| معامل القدرة | 0.9 |
| الجهد الكهربي | 380Vac±1% |
| نسبة التشوه التوافقي للجهد (THDU) | ＜ 1% مع حمل خطي / ＜ 2% مع حمل لاخطي |
| دقة التردد المتزامن | ＜ 0.001% |
| تفاوت البطارية | 50Hz± 0.5 - ±2 |
| القدرة على التحميل الزائد | تشتغل 10 دقائق بحمل 125 % |
| طور منفصل | 120°±1° (حمل غير متوازن 100 %) |
| معامل عدم الإتزان 3 فاز المسموح به | ±1% (حمل متوازن); ±1.5% (100% حمل غير متوزان) |
| معامل الذروة | 3: 1 |
| الجهد الجانبي (الإضافي) | ±5% - ±25% |
| الكفاءة الإجمالية | ≥ 98% |
| مدة التحويل | صفر دقيقة |
| مدى الاستجابة الديناميكية الانتقالية | ±2% ( تغيير الحمل من صفر إلى 100 %) |
| زمن الاستجابة الديناميكية الانتقالية | 10 دقائق |
| القدرة على التحميل الزائد STS | 20 مرة تيار ( 100 دقيقة) |
| شاشة العرض | LCD+LED |
| تقنية التوازي الإضافية | مباشرة بواسطة لوحة التوازي |
| درجة حرارة التشغيل | －5℃～ +45℃ |
| درجة حرارة التخزين | -25℃～ 70℃ |
| الرطوبة النسبية | 0-95%,non-cadency |
| إرتفاع التشغيل الأقصى | 1500 م ( لا تُخفض) |
| مستوى الضجيج ( مسافة 1 متر) | 52dB (52 ديسبيل) |
| مانع / مضاد للتشويش | EN61000-4-2,3,4,6,8,11 Level Ⅲ ,EN61000-4-5 Level IV,EN50091-1-1-1.A |
| MTBF (نظام) | ＞250,000 hours |
| MTTR ( زمن صيانة اللوحة) | 10 دقائق |
| جهاز الوقاية | نبض الجهد10/700us ، نبض التيار 8/20us، 20kA |
| درجة الحماية | IP21 (IP31 اختياري) |
- تأثير الجهد الكهربي أقل على الواجهة الأمامية للأجهزة.
- نسبة إدخال TDHI أقل من 3 % ومعامل قدرة الإدخال يصل 0.99.
- يمتلك الجهاز خاصية الإمهال عند إغلاق الجهاز مما يجعل من تأثير الجهد الكهربي أقل على واجهة الأجهزة والمعدات مثل الدينامو وغيرها وذلك لخفض التحميل الزائد. - يمتلك الجهاز عدة أوضاع للشحن من أجل حماية البطارية.
- بطارية بطبقتين لحماية الشحن.
- تعويض درجة الحرارة بشكل أوتوماتيكي لضمان عُمر أطول للبطارية.
- توسيع سعة البطارية اختياري لتلبية طلبات الشحن العالية.
- اختبار آلي لفحص شيخوخة البطارية من أجل ضمان الأمنوالسلامة.
- استراتيجية الشحن الدوري قادرة على حفظ حالة البطارية وإطالة عمرها في الخدمة.
- يفحض النظام البطارية في حال كانت الفولتية متباينة بعد التبديل.
- يتم تكبير سعة العاكس لضمان تشغيل لفترة طويلة الأمد في 115 % حمل (معامل القدرة 0.8).
- لا يهم فيما إذا كان الحمل الخلفي يتبع الحمل الحثي 0.9 أو الحمل السعوي، لن تنخفض القدرة الحقيقية للجهاز.
- الكفاءة الإجمالية أكبر من 95 بالمائة.
- DSP (معالج الإشارة الرقمي) يضمن خواص رقمية ديناميكية/ ثابتة للعمليات الدقيقة أثناء تشغيل النظام.
- تعتمد طرق الاتصال الذكية المتعددة إدارة عن بعد.
يسبب انقطاع التيار الكهربي أو التذبذبات مخاطر وأضرار جمة على الأجهزة والأنظمة حتى وان كان زمن الانقطاع بالثواني. فعلى سبيل المثال، يؤدي انقطاع التيار الكهربي على الحواسيب الآلية في مراكز البيانات وغرف الخوادم (السيرفرات) التي من خلالها يتم توفير خدمات المراسلات البريدية (عبر الإيميل) إلى خسائر اقتصادية فادحة، ووفقاً للأبحاث العلمية، فإن أجهزة مانع انقطاع التيار الكهربي (أجهزة يو بي إس) هي الخيار الأمثل لتجنب خسارة ملايين الدولارات وتضرر كفاءة الإنتاج بسبب فقدان البيانات التي يسببها انقطاع التيار من المصدر.
