جهاز مانع انقطاع التيار الكهربائي (UPS)
25 إلى 200 كيلو فولت أمبير
طورت شركة Sicon وحدات إمداد الطاقة CMS المثبتة على حامل من أجل تناسب المساحات الضيقة في غرف الخوادم أو الأماكن المشابهه لغرف الخوادم، كما يمكن تثبيت هذا النوع من الأجهزة على صندوق معيارية مقاس 19 بوصة ودمجها في غرف خوادم صغيرة أو متوسطة الحجم أو في أو في الممرات والأجنجة الجانبية الباردة /الساخنة المحددة المستخدمة كغرف خوادم.

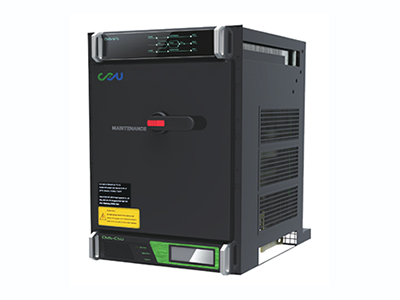

وحدة إمداد الطاقة CMS/A-200
- أسلاك الإدخال/الإخراج
- 200kVA STS (مفتاح ثابت)
- خط جانبي للصيانة
- مراقبة النظام ( فوق مستوى العين)
- الطاقة القصوى 200kVA/180kW
- توصيل طاقة الإدخال/الإخراج 3 فاز
- 400/230VAC, 50Hz
- منفذ SNMP
- قابل للتطبيق في أي كابينات 19بوصة 600×800 (العرض×الإرتفاع)
- الارتفاع: 16U (1U=44.45mm)

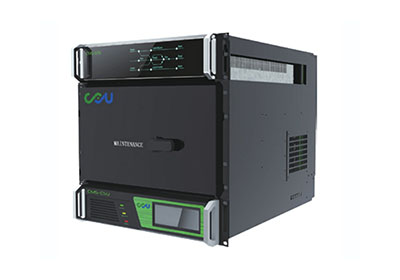

وحدة إمداد الطاقة CMS/A-100
- أسلاك الإدخال/الإخراج
- 100kVA STS (مفتاح ثابت)
- خط جانبي للصيانة
- مراقبة النظام ( فوق مستوى العين)
- الطاقة القصوى 100kVA/90kW
- توصيل طاقة الإدخال/الإخراج 3 فاز
- 400/230VAC, 50Hz
- منفذ SNMP
- قابل للتطبيق في أي كابينات 19بوصة 600×800 (العرض×الإرتفاع)
- الارتفاع: 9U

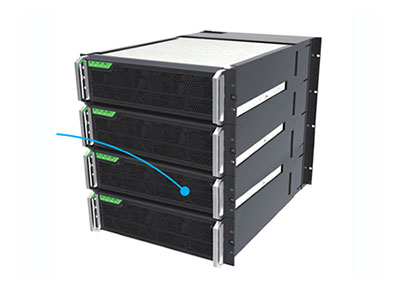

وحدة إمداد الطاقة CM/A100F
- أقصى عدد 4 وحدات UPS 25kVA/22.5kW
- أقصى طاقة 100kVA
- يمكن جمع وحدة الطاقة CMS/A-100 مع مجموعة واحدة من وحدات الطاقة CM/A100F
- يمكن جمع وحدة الطاقة CMS/A-200 مع مجموعتين من وحدات الطاقة CM/A100F
- توصيل طاقة الإدخال/الإخراج 3 فاز
- 400/230VAC, 50Hz
- قابل للتطبيق في أي كابينات 19بوصة 600×800 (العرض×الإرتفاع)
- الارتفاع: 12U
وحدة إمداد الطاقة CM/A50F
- أقصى عدد وحدتين UPS 25kVA/22.5kW
- أقصى طاقة 50kVA
- يمكن جمع وحدة الطاقة CMS/A-100 مع مجموعتين من وحدات الطاقة CM/A50F
- توصيل طاقة الإدخال/الإخراج 3 فاز
- 400/230VAC, 50Hz
- قابل للتطبيق في أي كابينات 19بوصة 600×800 (العرض×الإرتفاع)
- الارتفاع: 6U
تفاصيل فنية لبعض خواص وحدات إمداد الطاقة UPS

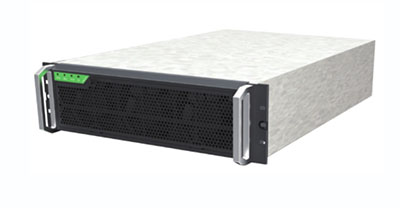

وحدة إمداد الطاقة
| الموديل | CM/A25 |
| القدرة | 25 كيلو فولت أمبير |
| توصيل الطاقة | 3/1, 3/3, 1/1, 1/3 phase |
| أبعاد الوحدة ( الإرتفاع×العرض×العمق) ملم | 133×482×456 |
| الوزن (كجم) | 20 كجم تقريباً |
| الشحن | كل وحدة توفر 6 كيلو واط قوة شحن |
| معامل قوة الإدخال | ≥0.99 |
| القدرة على التحميل الزائد | 135% |
| أقصى قوة لتبديد الحرارة | 1187 واط |
| نسبة التشوه التوافقي للتيار (THDI) (%) | ≤3% |
| وضع الإدخال | 3-phase +N +E, 1-phase +N +E |
| مقدار فولتية الإدخال ( الجهد الكهربي المُدخل) | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| تردد الإدخال (التردد الكهربي المُدخل) | 50Hz±10%、60Hz±10% |
| زمن بداية التشغيل (ثانية) | 60 ثانية |
| THDI (%) | ＜3% |
| معامل قدرة الإدخال PF | ≥0.99 |
| مقدار فولتية الإدخال ( الجهد الكهربي المُدخل) | 380V/220V±20%、400V/230V±20%、415V/240V±20% |
| تردد الإدخال (التردد الكهربي المُدخل) | 50Hz±4%, 60Hz±4% |
| نطاق تزامن التردد | 50Hz±4%, 60Hz±4% |
| جهد الإدخال المقدر | ±384VDC |
| تفاوت جهد الإدخال | ±345V～±440V DC |
| شحن محدود | نعم |
| القدرة على الشحن | 10 ساعات ( ساعتان تخزين احتياطي) |
| نسبة استقرار الجهد الكهربي للشحن | ±1% |
| معامل القدرة | 0.9 |
| مقدار فولتية الإخراج ( الجهد الكهربي المُخرج) | 220V/230V |
| تردد الإخراج (التردد الكهربي المُخرج) | 50Hz±4%, 50Hz±0.2% |
| 60Hz±4%,60Hz±0.2% | |
| نسبة استقرار جهد الإخراج | 380V/220V±1% (ثابت)؛ 380V/220V±2% (تغير الحمل من صفر إلى 100) |
| 400V/230V±1% (ثابت)؛ 400V/230V±2% (تغير الحمل من صفر إلى 100) | |
| 415V/240V±1% (ثابت)؛ 415V/240V±2% (تغير الحمل من صفر إلى 100) | |
| زمن استعادة جُهد الإخراج (دقيقة) | ＜20 ( تغيير الحمل من صفر إلى 100 %) |
| القدرة على التحميل الزائد | تشتغل 10 دقائق بحمل 125 % |
| النقل من المصدر الرئيسي للكهرباء إلى مزود البطارية | 0ms |
| النقل من التحويلة إلى مزود العاكس | < 10ms |
| معامل الذروة | 3:01 |
| تشوه شكل الموجة | ≤1% (حمل خطي)، ≤3% (حمل لا خطي) |
| الكفاءة الإجمالية | ≥95% (AC~AC), ≥98% (DC~AC) |
| دقة مشاركة الحمل | ≤5% |
| درجة حرارة الجو | -25℃～60℃ |
| درجة حرارة التشغيل | -5℃～40℃ |
| إرتفاع التشغيل الأقصى | ≤1500m |
| الرطوبة النسبية | ≤95% non-cadency |
| درجة الحماية | IP30 |
| التبريد | تبريد بالهواء |
| معايير الأمان والسلامة المطبقة | EN62040-1-1:2003 IEC60950-1:2001 |
| التوافق / التلاؤم الإلكترومغناطيسي | EN62040-2:2006 |
| مستوى الضجيج | ≤55dB |
| أبعاد الصندوق ( العرض×العمق×الإرتفاع) ملم | 600×800×2000 |
| الوزن (كجم) | 240 |
| صندوق | 19 إنش معياري |
| نظام الإدارة والمراقبة | UPSupervisor |
| RS232، RS485، مزود بـ 8 منافذ اتصال و محول TCP/IP و SNMP (اختياري) | قياسي |
| SNMP | اختياري |
| العرض | LCD/LED |
- تدعم كل أنظمة وحدات إمداد الطاقة UPS CMS المثبتة على الحامل خاصية التبديل الآني / التبديل الفوري بدون توقف النظام، كما تدعم أيضاَ خاصية العزل الافتراضي مما يعني أن جهاز إمداد الطاقة يفصل من النظام أوتوماتيكياً عند حدوث أي تذبذبات. وفي نفس الوقت، تملك كل الأجهزة خاصية مشاركة الحمل الآلية ( توزيع حمل المعالجة) لضمان الفيض الكهؤبي اللازم وضمان استجابة للأخطاء. لذا، تتسم منتجات شركتنا من وحدات إمداد الطاقة CMS UPS بأنها دائماً تلبي معايير TIER1-4 عند استخدامها في مرتاكز بيانات مختلفى الحجم أو في غرف الخوادم.
- تدعم خاصية التبديل الفوري ( الإضافة أو الإزالة أثناء التشغيل) حي ثيمكن للمستخدم إضافة أو إزالة وحدات حسب حاجة الحمل المحدد.
- تتألف من وحدات طاقة متعددة 25 كيلو فولت أمبير، حيث يمكن للمستخدم اختيار الوحدات الملائمة حسب الطلب.
- يلبي نظام UPS وضع إدخال /إخراج بطور واحد أو 3 أطوار.
