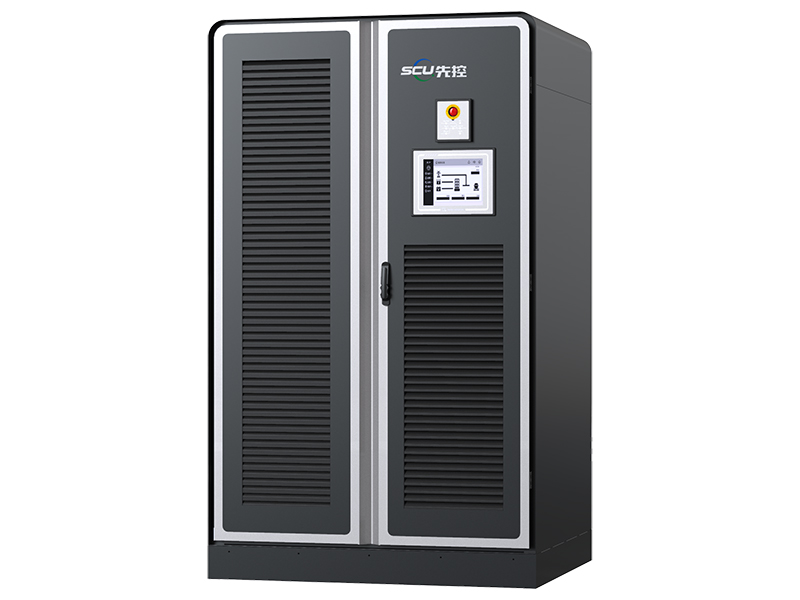

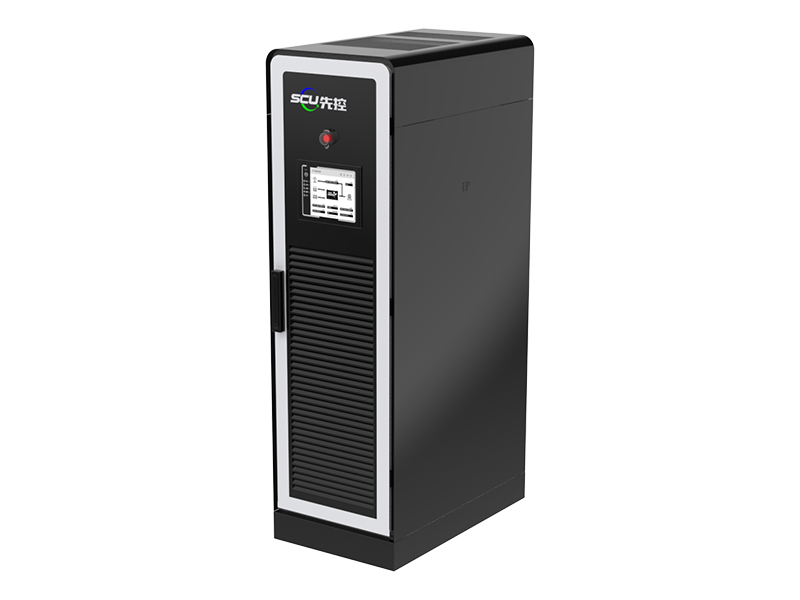

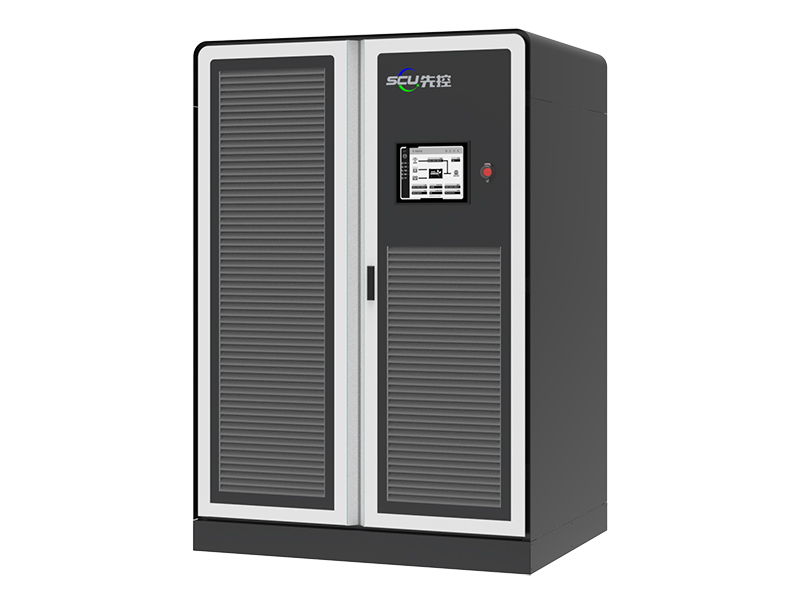

محول الطاقة المدمج (PCS) القائم على أساس وحدة 50kW (نظام تحويل الطاقة المدمج)
Integrated نظام تحويل الطاقة (PCS) (PCS) based on 50kW Module

يتميز المحول ثنائي الاتجاه بكفاءة عالية في تحقيق التحويل الكهربائي بين التيار المستمر والتيار المتردد، حيث يمكنه تحويل التيار المتردد إلى تيار مستمر لشحن البطارية وتحويل التيار المستمر إلى تيار متردد إلى أحمال طاقة أو تغذية الشبكة. وفضلاً عن ذلك، يتميز نظام تحويل الطاقة بتكنولوجيا تحكم رقمية متقدمة مما يساعد على تحسين التشغيل المستقر لنظام محول الطاقة PCS. كما تجدر الإشارة إلى أنه يمكن للمحول التبديل بين أوضاع التفريغ المتصل بالشبكة والشحن المتصل بالشبكة وأوضاع التشغيل خارج الشبكة. إلى جانب ذلك، يحتوي نظام تحويل الطاقة على نطاق واسع من مدخلات التيار المستمر، ولذلك يمكنه تلبية احتياجات الشحن والتفريغ لمجموعات مختلفة من البطاريات. وعلاوة على ذلك، يتميز نظام PCS بتصميم معياري من حيث الهيكل وكفاءة الطاقة، مما يسمح بتوصيلات حزمة بطارية مرنة لنفس خرج الطاقة، وبالتالي تساعد كل تلك العوامل على إطالة عمر الخدمة للبطاريات بشكل كبير.

وحدة محول التيار المتردد / التيار المستمر

يمكن لمحول التيار AC / DC ثنائي الاتجاه تحويل DC إلى AC و AC إلى DC. وبالإضافة إلى ذلك، يمكنه تحويل التيار المتردد إلى تيار مستمر لشحن البطارية، وتحويل التيار المستمر إلى التيار المتردد لتوفير الطاقة للأحمال أو شبكات التغذية الخلفية.

مفتاح التحويل الثابت (مفتاح التبديل)

يمكن تبديل مفتاح التحويل الثابت الأوتوماتيكي في غضون 10 مللي ثانية، كما يكون المفتاح الثابت قيد التشغيل في ظل ظروف التشغيل العادية. وعند انقطاع التيار الكهربائي الرئيسي، يتم إيقاف تشغيل المفتاح الثابت على الفور وبالتالي ينتقل نظام البطارية إلى أوضاع خارج الشبكة لأحمال الطاقة.

نظام المراقبة

يعمل نظام تحويل الطاقة على مراقبة حالة كل خلية بطارية ويعمل على تسجيل الأداء السابق لتلك الخلايا.

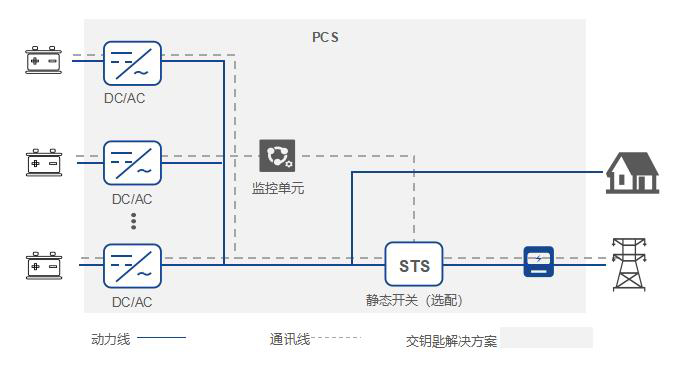

نظام الطوبولوجيا/ تصميم الشبكة (طوبولوجيا التيار المُتردّد في أنظمة الطاقة الهجينة)

الميزات

• يتميز بأوضاع متعددة: تتوفر أوضاع متصلة بالشبكة أو خارج الشبكة أو متصلة بالشبكة وخارجها.
• تضمن تقنية التحكم ثلاثية المستويات إنتاجًا عالي الجودة للكهرباء.
• يدعم نظام محول الطاقة الاتصالات بطرق مختلفة بما في ذلك RS485 و CAN و Ethernet.
• وظائف الجهد المنخفض: نظام الشبكة الصغيرة المكون من بطارية وعاكس تخزين الطاقة واللوح الشمسية الكهروضوئية يوفر مصدر طاقة غير منقطع.
• سعة تحميل غير متوازنة بنسبة 100 % في حالة التشغيل خارج الشبكة.
• طاقة إخراج مقدرة مستمرة بنسبة 105 %.
• يمكن توصيل العديد من محولات تخزين الطاقة بطريقة متوازية لزيادة سعة نظام البطارية.
• بالإمكان إدخال التيار المتردد أو التيار المستمر للحفاظ على التشغيل العادي لنظام البطارية.
• يسمح التصميم المعياري بمزيج مرن من نظام تحويل الطاقة (PCS).

الخواص الفنية
