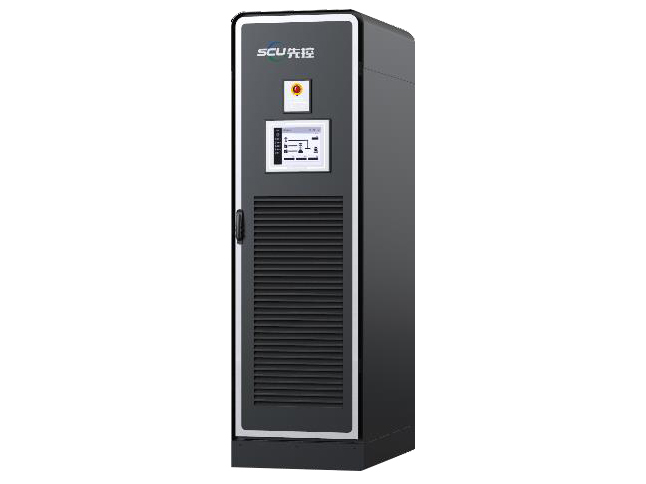

نظام تحويل الطاقة المدمج (PCS) بنطاق جهد واسع (محول الطاقة المدمج)
Integrated نظام تحويل الطاقة (PCS) (PCS) with Wide Voltage Range
لدى المحول ثنائي الاتجاه القدرة العالية في تحقيق التحويل الكهربائي بين التيار المستمر والتيار المتردد، حيث يمكنه تحويل التيار المتردد إلى تيار مستمر لشحن البطارية وتحويل التيار المستمر إلى تيار متردد إلى أحمال طاقة أو تغذية الشبكة. كما يتميز نظام تحويل الطاقة بتكنولوجيا تحكم رقمية متقدمة مما يساعد على تحسين التشغيل المستقر لنظام محول الطاقة PCS. وفضلاً عن ذلك، يمكن للمحول التبديل بين أوضاع التفريغ المتصل بالشبكة والشحن المتصل بالشبكة وأوضاع التشغيل خارج الشبكة. كما، يحتوي نظام تحويل الطاقة على نطاق واسع من مدخلات التيار المستمر DCمن 200 إلى 900 فولت، ولذلك يمكنه تلبية احتياجات الشحن والتفريغ لمجموعات مختلفة من البطاريات. وعلاوة على ذلك، يتميز نظام PCS بتصميم معياري من حيث الهيكل وكفاءة الطاقة، مما يسمح بتوصيلات حزمة بطارية مرنة لنفس خرج الطاقة، وبالتالي تساعد كل تلك العوامل على إطالة عمر الخدمة للبطاريات بشكل كبير.
التطبيق/ الاستخدام
- في تلبية الطلب في القطاع التجاري والصناعي لمواجهة فترات ذروة الطلب المرتفع
- تُعتبر مصدر هام لمواجهة فترات ذروة الطلب المرتفع على الطاقة وتعويض فجوة نقص الطاقة خلال ساعات الذروة
- تُعتبر مصدر للطاقة الاحتياطية
- لتخزين الطاقة وتنظيم ذروة الجهد والتردد
- لإنشاء نظام الشبكة الصغيرة
الميزات
- يتميز بأوضاع متعددة: تتوفر أوضاع متصلة بالشبكة أو خارج الشبكة أو متصلة بالشبكة وخارجها.
- تضمن تقنية التحكم ثلاثية المستويات إنتاجًا عالي الجودة للكهرباء.
- يدعم نظام محول الطاقة الاتصالات بطرق مختلفة بما في ذلك RS485 و CAN و Ethernet.
- خاصية الجهد المنخفض وتعويض الطاقة التفاعلية.
- خاصية خارج الشبكة: يمكن أن يوفر نظام الشبكة الصغيرة المكون من بطارية وعاكس تخزين الطاقة واللوح الشمسية الكهروضوئية مصدر طاقة غير منقطع.
- سعة تحميل غير متوازنة بنسبة 100 % في حالة التشغيل خارج الشبكة.
- طاقة إخراج مقدرة مستمرة بنسبة 105 %.
- يمكن توصيل العديد من محولات تخزين الطاقة بطريقة متوازية لزيادة سعة نظام البطارية.
- بالإمكان إدخال التيار المتردد أو التيار المستمر للحفاظ على التشغيل العادي لنظام البطارية.
- يسمح التصميم المعياري بمزيج مرن من نظام تحويل الطاقة (PCS).
الخواص الفنية
| الموديل | WPCS50 | WPCS100 | |
| معلمات التيار DC | نطاق الجهد | DC200V～DC800V | |
| نطاق الجهد كامل الطاقة | DC370V～DC800V | ||
| قناة التردد DC | 1 | 2 | |
| التيار الاسمي أحادي القناة | 135A | ||
| معلمات التيار المتردد AC المتصل بالشبكة | الإخراج | 3W+N+PE/3W+PE | |
| القدرة الأسمية | 50KW | 100KW | |
| الجهد الاسمي | AC 380V/400V | ||
| التيار الاسمي | 75A | 151A | |
| نطاق الجهد | -15%～+10% | ||
| التردد الاسمي | 50Hz/60Hz | ||
| نطاق التردد | ±2Hz | ||
| معامل القوة | 1 | ||
| توافقيات الإخراج | ≤3% | ||
| معلمات التيار المتردد AC خارج الشبكة | الإخراج | 3W+N+PE/3W+PE | |
| القدرة الاسمية | 50KW | 100KW | |
| الجهد الاسمي | AC 380V/400V/415V | ||
| التردد الاسمي | 50Hz/60Hz | ||
| التيار المقدر | 75A | 151A | |
| دقة الجهد | 1% | ||
| دقة التردد | ±0.2Hz | ||
| توافقيات جهد الإخراج | 3%@ حمل خطي كامل | ||
| سعة الحمل الغير متوازن | 100% | ||
| سعة الحمل الزائد | 105%]: تشغيل مستمر؛ (105% ~ 120%]: 10 دقائق؛ 120%): توقف التشغيل | ||
| بيئة التشغيل | درجة حرارة التشغيل | -20℃～ 55℃ (>45℃ منخفض) | |
| درجة حرارة التخزين | -40℃～ 70℃ (بدون بطاريات) | ||
| نسبة الرطوبة المثالية | 0％ RH ～ 95％ RH، بدون تكاثف | ||
| ارتفاع التشغيل | < 45℃، 2000m؛ 2000m ～ 4000m منخفض | ||
| صوت الضجيج | ＜75dB | ||
| أخرى | الاتصال | CAN/RS485 | |
| العزل | محول العزل | ||
| الحماية من الغبار والماء IP | IP20 | ||
| طريقة التبريد | مكيف هوائي | ||
| أقصى كفاءة | 98.5% (بدون محول) | ||
| الأبعاد (الطول×العرض×الارتفاع) | 600×1000×2000 | ||
| الوزن | 320kg | 370kg | |
تم تطوير نظام تخزين الطاقة في بطاريات الخزين (BESS) بسبب العجز في توفير الطاقة من شبكة التيار الناتج عن تضاعف الاستخدام وخاصة أوقات الذروة أو بسبب الاختلاف الكبير في أسعار الكهرباء. ولذلك، توفر شركتنا SCU حلولاً كاملة لأنظمة تخزين الطاقة الشمسية الهجينة مع وظائف متكاملة بما في ذلك تخزين الطاقة وتلبية الطلب أوقات الذروة وتوسيع الطاقة لفترة قصيرة وإدارة جودة طاقة الشبكة.
