أنظمة تخزين الطاقة بالحاويات (بطاريات تخزين الطاقة موضوعة في حاويات)
Containerized Energy Storage System

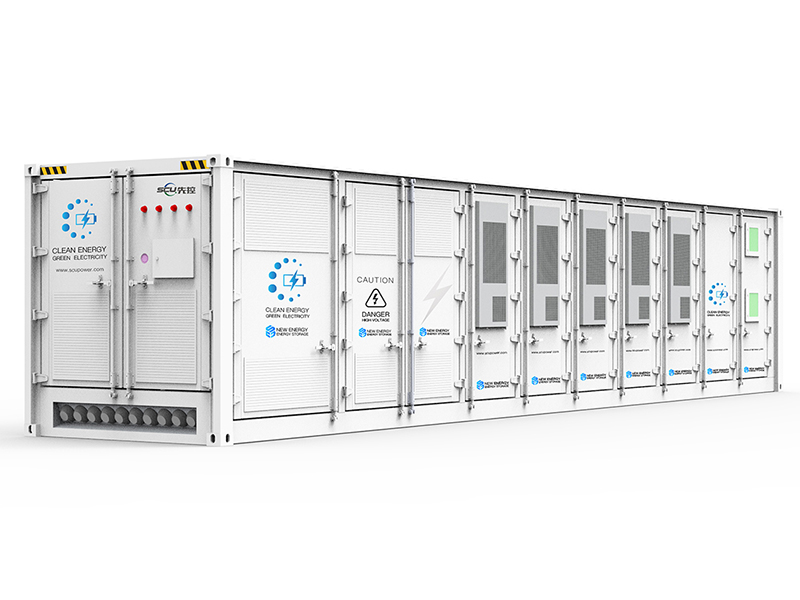

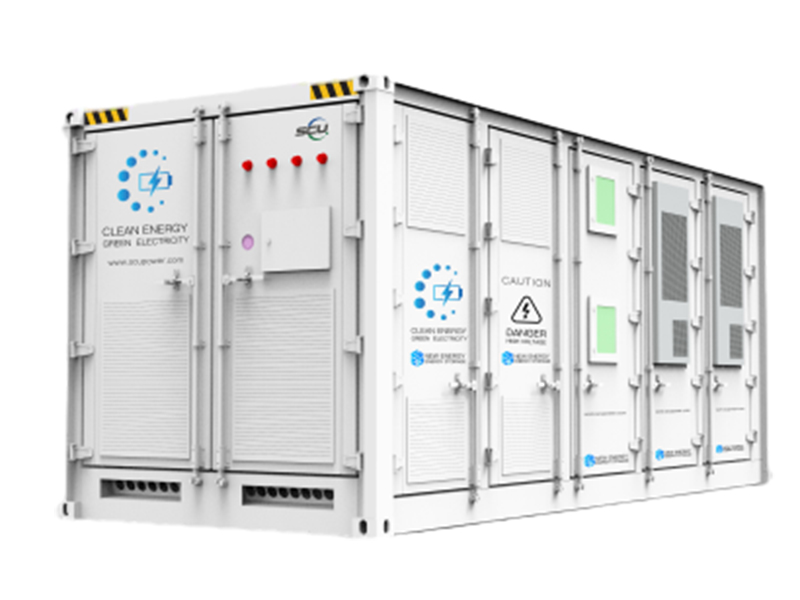

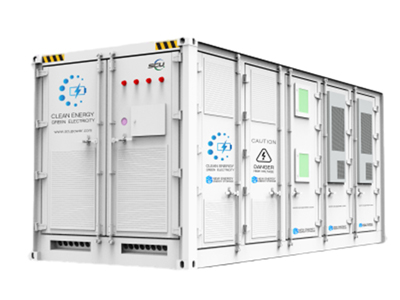

صممت شركة SCU أنظمة تخزين الطاقة متطورة ومدمجة، حيث تشمل تلك الأنظمة على وحدات البطارية القياسية ونظام إدارة البطارية (BMS) ونظام تحويل الطاقة (PCS) ونظام إدارة الطاقة (EMS) لبناء نظام تخزين للطاقة كبير وكل تلك الوحدات مدمجة داخل حاوية كبيرة. كما تتميز الحاوية قياس 20 قدمًا بنظام تخزين طاقة 614 كيلو وات في الساعة 250 كيلو وات، والذي يمكن بناؤه في أي مكان تقريبًا بسبب التصميم الجاهز، مما يحقق توفير الكثير من الوقت والمال. كما تجدر الإشارة إلى أنه يمكن للنظام التحكم في تنظيم الجهد والتردد في تلبية الطلب الطارئ على إمدادات الطاقة. ونظراً للتصميم المتكامل للوحدة التي تتسم بالتثبيت السريع وسهولة الصيانة، تضمن آليات الحماية الداخلية التشغيل الآمن والسليم لنظام بطاريات التخزين؛ كما يمكن للبطاريات تلبية متطلبات تخزين الطاقة المختلفة عبر مجموعة متنوعة من السيناريوهات من خلال مجموعة مرنة. ولذلك، تظل تعمل بشكل جيد في ظل ظروف سيئة مثل درجات الحرارة المنخفضة والارتفاعات العالية.
محول تخزين الطاقة PCS (محول التيار/ محول الطاقة)
يمكن لمحول التيار الثنائي الإتجاه AC / DC تحويل DC إلى AC و AC إلى DC. بالإضافة إلى ذلك، يمكنه أيضًا تحويل التيار المتردد إلى تيار مستمر لشحن البطارية وتحويل التيار المستمر إلى تيار متردد لتوفير الطاقة للأحمال أو التغذية الخلفية للشبكة.
وحدات البطارية
يتكون نظام البطارية من خلايا فوسفات حديد الليثيوم والتي هي آمنة وفعالة وطويلة الأمد يتم توصيلها بشكل مع بعض بشكل سلسلة، والعديد منها متصل بشكل أكبر في سلسلة لتشكيل بنك تخزين الطاقة.
نظام إدارة البطارية (BMS)
يمكن لنظام إدارة البطارية حماية البطارية بشكل فعال ضد حالات الشحن الزائد والتفريغ النهائي والتيار الزائد. وفي الوقت نفسه، يمكن للإدارة المتوازنة للخلايا أن تضمن التشغيل الآمن والموثوق والفعال للنظام بأكمله.
نظام المراقبة
يعمل النظام على مراقبة حالة كل خلية بطارية ويسجل الأداء السابق لتلك الخلايا.
نظام تكييف الهواء
تم تزويد نظام تكييف الهواء بقدرة 12 كيلو وات للحفاظ على درجة الحرارة المثلى لإطالة عمر خدمة نظام البطارية، كما يتوافق نظام البطارية مع معيار تصنيف ودرجة الحماية IP54.
التطبيق/ الاستخدام
- في تلبية الطلب في القطاع التجاري والصناعي لمواجهة فترات ذروة الطلب المرتفع
- تُعتبر مصدر للطاقة الاحتياطية
- تُعتبر مصدر مواجهة فترات ذروة الطلب المرتفع على الطاقة وتعويض فجوة نقص الطاقة خلال ساعات الذروة
- لتخزين الطاقة وتنظيم الذروة والتردد
- لإنشاء نظام الشبكة الصغيرة

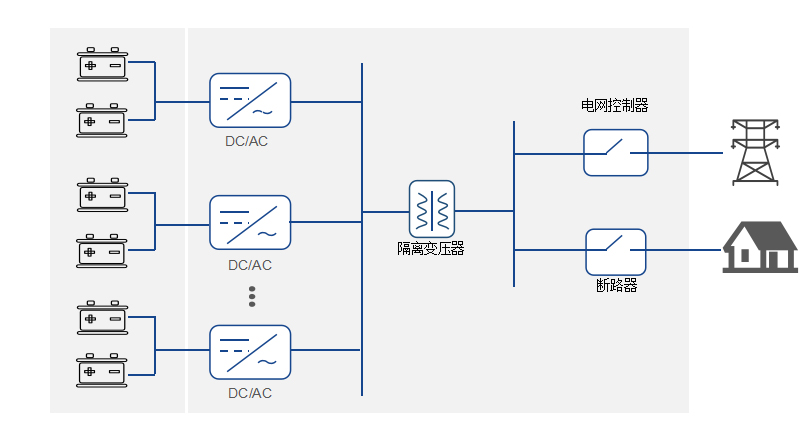

نظام الطوبولوجيا/ تصميم الشبكة (طوبولوجيا التيار المُتردّد في أنظمة الطاقة الهجينة)
آمنة وموثوقة
- خلايا بطارية LFP عالية الجودة
- تتميز بنظام تكييف الهواء داخل البطارية لضمان درجة الحرارة المثلى للتشغيل
- تم تزويد وحدة البطارية بنظام إنذار آلي للحريق وفي حالة اندلاع حريق يقوم النظام بإصدار إشارة إنذار.
- يمكن تزويد نظام البطارية بكاميرا ويب حسب الحاجة.
- تتميز بدرجة الحماية فئة IP54 مما يساعد على ضمان التشغيل المستقر في ظل الظروف القاسية
- يتميز نظام تخزين الطاقة بنظام PCS وحزمة البطارية المصممة بشكل تسلسلي لتساعد في التخلص من التيار المتداول لحماية نظام البطارية.
- بطاريات التخزين مدعومة بنظام BMS و PMS و PCS.
كفاءة عالية ومريحة للاستخدام ومناسبة لمختلف الظروف
- ظراً لتصميمها وتثبيتها داخل حاوية، فإن النظام سهل التركيب والصيانة.
- المخزون متاح للتسليم السريع
- يتميز بنظام المراقبة عن بعد للتيار والجهد ودرجة الحرارة والبطارية وحالة الجهاز.
التكلفة المنخفضة
- تُعتبر مصدر للطاقة متصلة بالشبكة وخارج الشبكة
- تلبي الحاجة لمواجهة فترات ذروة الطلب المرتفع لاستهلاك الطاقة
- الكبت التوافقي متاح في النظام لتعزيز قوة ثلاثية الأطوار أكثر توازناً
- تتميز بعمر خدمة أطول، ومعدل فشل أقل مما يضمن تقليل تكاليف التشغيل والصيانة.
- تستخدم طاقة الرياح والطاقة الشمسية للمساعدة في خفض تكلفة الكهرباء.
الخواص الفنية
| الموديل | |
|
|
|
|
| بارامترات التيار المتردد (AC) (متصل بشبكة الكهرباء) | القدرة المقننة (kW) | 125 | 375 | 625 | 1250 |
| جهد الشبكة المقنن (V) | 3W+N+PE, 380V/400V | ||||
| نطاق جهد الشبكة | -15%~+10% | ||||
| تردد الشبكة المقنن (Hz) | 50Hz/60Hz | ||||
| نطاق تردد الشبكة (Hz) | ±2Hz | ||||
| توافقيات تيار الخرج | ≤3% (القدرة المقننة) | ||||
| مكونات DC | ＜0.5% In | ||||
| نطاق معامل القدرة | -0.9~+0.9 | ||||
| بارامترات التيار المتردد (AC) (غير متصل بشبكة الكهرباء( | قدرة الخرج المقننة (kW) | 125 | 375 | 625 | 1250 |
| أقصى قدرة للخرج (kW) | 131 | 393 | 656 | 1312.5 | |
| جهد الخرج المقنن (V) | 3W+N+PE, 380V/400V | ||||
| توافقيات تيار الخرج | 3% | ||||
| التردد المقنن (Hz) | 50Hz/60Hz | ||||
| سعة التحميل الزائد | لا يزيد عن 105% من الحمل المقنن: تشغيل مستمر لفترة طويلة من 105 إلى 120% من الحمل المفنن: تشغيل لمدة تصل إلى 10 دقائق أكبر من 120% من الحمل المقنن: تشغيل لمدة تصل إلى دقيقة واحدة | ||||
| مواصفات البطارية | نوع الخلية | فوسفات حديد الليثيوم (LiFePO₄) | |||
| سعة وحدة الخلية المفردة (kWh) | 241.152 | ||||
| عدد كابينات البطاريات | 1 | 3 | 5 | 10 | |
| قدرة نظام البطاريات (kWh) | 241.152 | 723.456 | 1205.76 | 2411.25 | |
| ساعات التشغيل المقننة (h) | 2 (عدد التغيير من وحدات البطارية لخيارات أخرى لمدة التشغيل) | ||||
| عدد دورات الشحن والتفريغ | 6000 (0.5C@25℃ charge/discharge@90%DOD, EOL80%) | ||||
| أنظمة الحماية | مفتاح AC | نعم | |||
| مفتاح AC لنظام الطاقة الشمسية PV | نعم | ||||
| نظام مراقبة الشبكة | نعم | ||||
| جهاز الحماية من زيادة التيار | نعم | ||||

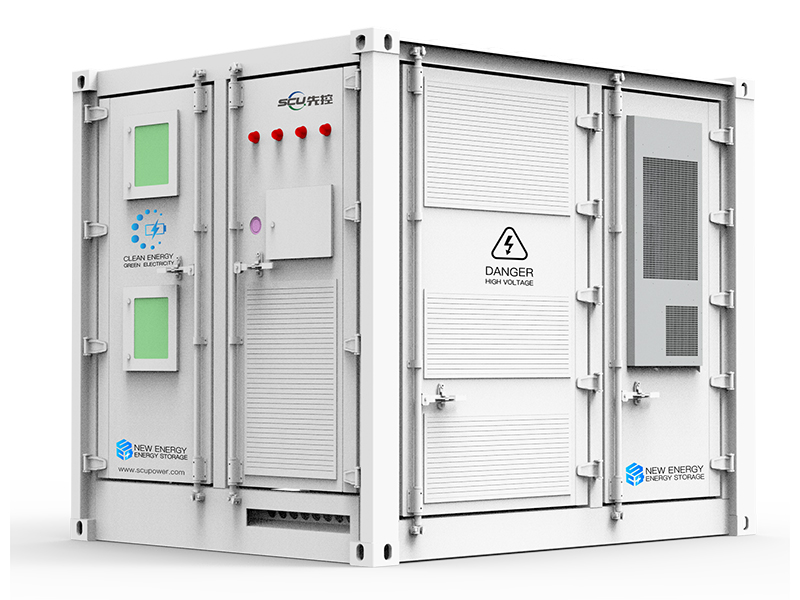

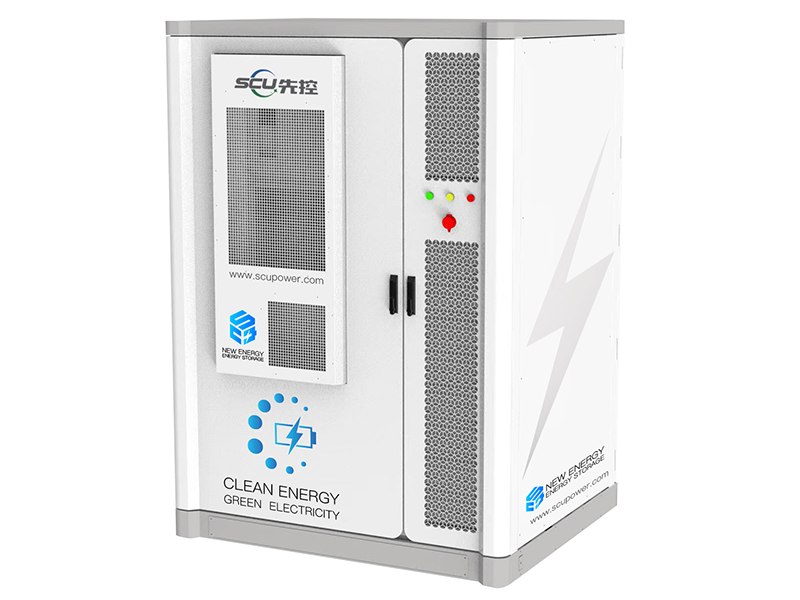

| المواصفات الرئيسية | الأبعاد (W*D*H) (mm) | 1600*1330*2250 | 3000*2438*2591 | 6058*2438*2591 | 12192*2438*2591 |
| الوزن (kg) | 2500 | 10000 | 16000 | 28000 | |
| طريقة العزل | - | محول عزل (مدمج) | |||
| مفتاح تبديل وضع تشغيل الشبكة (On/Off) | STS (اختياري) | آلية كهربائية | |||
| تنصيف IP | خارجي IP54 | ||||
| نطاق درجة حرارة التشغيل | من – 20 إلى 55 درجة مئوية (يتم تخفيض القدرة عند 45 درجة مئوية أو أكثر) | ||||
| الرطوبة النسبية | 0%RH~95%RH, بدون تكثف | ||||
| طريقة التحكم في درجة الحرارة | كابينة البطاريات: مكيفة الهواء كابينة الكهرباء: تبريد هوائي | ||||
| أقصى ارتفاع للتشغيل (m) | 45 درجة مئوية، 2000 متر؛ تخفيض القدرة من 2000 إلى 4000 متر | ||||
| العرض | شاشة لمس | ||||
| واجهة الاتصال | RS485, LAN | ||||
| بروتوكول الاتصال | Modbus-RTU, Modbus-TCP | ||||
| تلبية متطلبات المعايير | IEC62933, IEC62477, IEC61000, G99, VDE4110, EN50549-1, EN50549-2, UN3536 | ||||
تم تطوير نظام تخزين الطاقة في بطاريات الخزين (BESS) بسبب العجز في توفير الطاقة من شبكة التيار الناتج عن تضاعف الاستخدام وخاصة أوقات الذروة أو بسبب الاختلاف الكبير في أسعار الكهرباء. ولذلك، توفر شركتنا SCU حلولاً كاملة لأنظمة تخزين الطاقة الشمسية الهجينة مع وظائف متكاملة بما في ذلك تخزين الطاقة وتلبية الطلب أوقات الذروة وتوسيع الطاقة لفترة قصيرة وإدارة جودة طاقة الشبكة.
