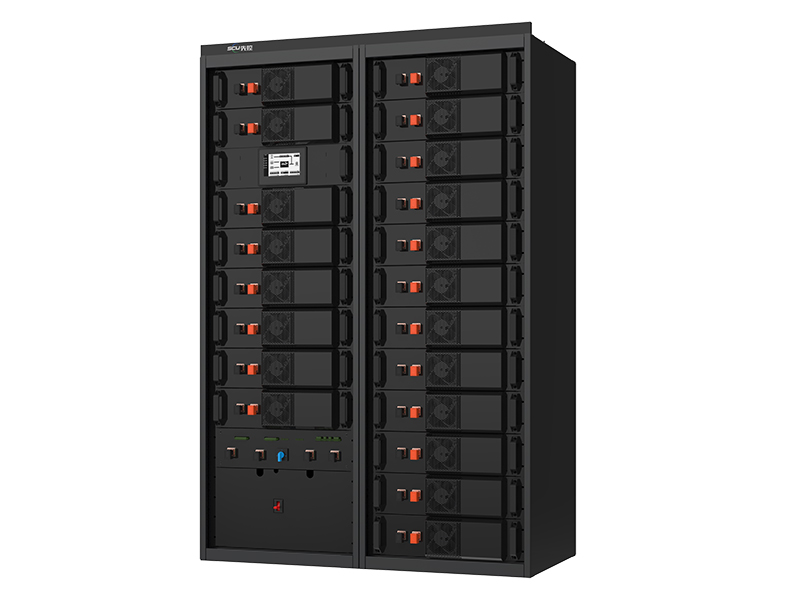

بطارية ليثيوم عالية الجهد (نظام تخزين الطاقة)
High Voltage Lithium Battery
يتألف نظام بطارية الليثيوم من الرف (راك)، والوحدات المعيارية ونظام إدارة البطارية (BMS) ونظام التحكم باللمس ونظام الحماية. كما يتم وضع نظام الإدارة BMS داخل البطارية لمراقبة حالة كل خلية، ولذلك سيتم تحديد موقع الخلية المعيبة تلقائيًا. وبالإضافة إلى ذلك، يتم استخدام المرحلات والصمامات وقواطع الدائرة ونظام BMS لحماية حزم البطاريات.
التطبيق/ الاستخدام
- في تلبية الطلب في القطاع التجاري والصناعي لمواجهة فترات ذروة الطلب المرتفع
- تُعتبر مصدر للطاقة الاحتياطية
- تُعتبر مصدر مواجهة فترات ذروة الطلب المرتفع على الطاقة وتعويض فجوة نقص الطاقة خلال ساعات الذروة
- لتخزين الطاقة من خلال طاقة الرياح والطاقة الشمسية وتنظيم الذروة والتردد
- لتخزين الطاقة وتنظيم التردد والذروة
- لإنشاء نظام الشبكة الصغيرة

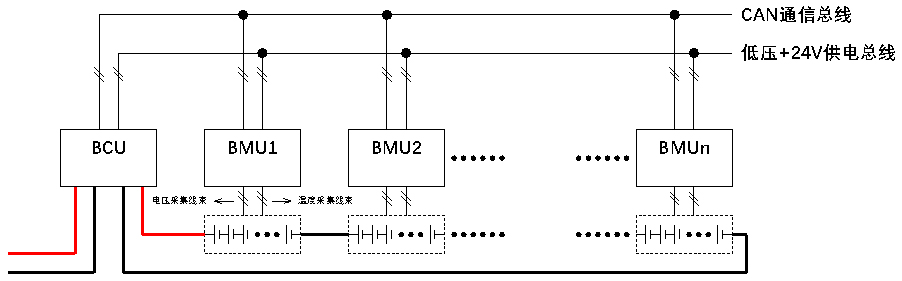

نظام الطوبولوجيا/ تصميم الشبكة (طوبولوجيا التيار المُتردّد في أنظمة الطاقة الهجينة)
الميزات
آمنة وموثوقة
- خلايا بطارية LFP عالية الجودة
- تتميز بنظام تكييف الهواء داخل البطارية لضمان درجة الحرارة المثلى للتشغيل وضمان عمر طويل في الخدمة
- تتميز بطارية الليثيوم بنظام إدارة البطارية المدمج (أو BMS) ونظام التحكم في الطاقة (أو PCS) الذي يضمن السلامة وعمر البطارية الطويل من خلال المراقبة المستمرة لأداء البطارية ودرجة الحرارة الداخلية والعناصر الحاسمة الأخرى المطلوبة في أداء البطارية بأعلى مستويات الأمان
- تتميز بدرجة الحماية فئة IP54 مما يساعد على ضمان التشغيل المستقر في ظل الظروف السيئة
- عند اختيار بطارية LiFEPO4، فهذا يعني مخاوف أقل لأنها تحتوي على نظام حماية مدمج بما في ذلك المرحل والصمام وقاطع الدائرة ضد الشحن الزائد والشحن المنخفض والدوائر القصيرة
كفاءة عالية ومريحة للاستخدام ومناسبة لمختلف الظروف
- أن يكون عدد من البطاريات متوازياً لتشكيل بنك تخزين الطاقة (بطارية تخزين الطاقة) بشحن 1C كحد أقصى وتفريغ 2C.
- البطارية ملائمة للصيانة والإدارة وتوسيع السعة.
التوزان النشط
- يتم نقل الطاقة بطريقة أكثر توازناً لتقليل التأثير السلبي للخلية المفردة على سعة البطارية.
- دقة التوزان أقل من 2 بالمائة، ويمكن أن تصل قدرة التوازن إلى 10 بالمائة من الإخراج المقدر.
التكلفة المنخفضة
- تتميز بحجم أصغر ووزن أخف وتشغل مساحة أقل وتكلفة تركيب أقل.
- تتميز بعمر خدمة أطول، ومعدل فشل أقل مما يضمن تقليل تكاليف التشغيل والصيانة.
الخواص الفنية
| الموديل | EFS768/100 | EFS768/150 | EFS768/200 | |
| السعة القابلة للاستخدام | 100Ah | 150Ah | 200Ah | |
| الفولتية الاسمية | 768V | |||
| القدرة الاسمية (السعة الاسمية) | 76.8kWh | 115.2kWh | 153.6kWh | |
| الجهد عند الشحن | 672V～852V | خلية واحدة 2.8～3.55 | ||
| أقصى تيار للشحن المستمر | 100A（1C) | 150A（1C) | 200A（1C) | |
| أقصى تيار للتفريغ المستمر | 100A(1C) | 150A(1C) | 200A(1C) | 2C |
| درجة حرارة التشغيل | الشحن: 0℃～45℃، التفريغ: -20℃～60℃ | |||
| درجة حرارة التشغيل المثالية | 15℃～35℃ | |||
| درجة الحرارة عند التخزين | -40℃～60℃ | SOC: 20%~40% | ||
| بيئة التشغيل | ارتفاع التشغيل: ＜2500m ، الرطوبة النسبية: < 95%، بدون تكاثف) | |||
| طريقة التبريد | تكييف الهواء، منظم ذكي للمروحة | |||
| مقاومة العزل | ＞500MΩ@1500VDC | |||
| جهد المقاومة والعزل | 2500VDC/1min | |||
| وضع إمداد الطاقة الداخلي | 24VDC | DC/DC مدمج | ||
| استهلاك الطاقة الساكنة | 35W | القيمة لمعيارية، مروحة نموذجية غير متضمنة | ||
| عرض البيانات | شاشة LCD 7 بوصة ملونة | النطاق: 5:3، نطاق الدقة 800×480 | ||
| درجة الحماية من الغبار والماء | IP21 | |||
| الأبعاد (الطول×العرض×الارتفاع) | 1360mm×650mm×2000mm | 1360mm×650mm×2000mm | 1360mm×650mm×2000mm | |
| الوزن | 1000kg | 1350 | 1650 | |
| دورة الحياة | 3000 | الشحن 1C@25℃ والتفريغ @80%DOD,EOL80% | ||
| نظام إدارة البطارية (BMS) | ||||
| نطاق اكتساب جهد الخلية | 1-5V | |||
| دقة اكتساب جهد الخلية | ≤10mV | |||
| نطاق اكتساب الجهد الكلي | ±1V or ±1% | |||
| نطاق اكتساب التيار | 0～±200ADC | 0~±375ADC（المقدر±300ADC ） | 0~±500ADC（المقدر±400ADC ） | |
| معدل دقة اكتساب التيار | ≤1% | |||
| نطاق اكتساب درجة الحرارة | -20～125℃ | |||
| دقة اكتساب درجةالحرارة | ≤±1℃ | |||
| معدل دقة تقدير SOC | ≤8% | مستمر | ||
| معدل دقة تقدير SOH | ≤8% | |||
| الحماية ضد زيادة التيار عند الشحن | ＞1C，10S； | |||
| الحماية ضد زيادة التيار عند التفريغ | ＞1.2C，10S； | |||
| الحماية من درجة الحرارة العالية | التفريغ ＞60℃（20S）، الشحن ＞55℃（20S） | الافتراضي هو 15 ℃ ، ويمكن ضبطه حسب الطلب | ||
| الحماية عند انخفاض درجة الحرارة | التفريغ ＜-20℃ ، الشحن ＜0℃ （1S） | الافتراضي هو 15 ℃ ، ويمكن ضبطه حسب الطلب | ||
| وضع الاتصال | CAN,RS485，اتصال بالوضع الجاف | |||
